Android性能优化-绘制篇

前言

在日常开发中,Android的性能优化是我们需要一直关注的点。那么本文也是老生常谈,说说Android的性能优化绘制篇。我们在日常开发中该怎么去做绘制优化的分析,以及一些绘制优化的一些场景。

一、Android绘制优化可以切入的点

我们知道,打游戏有一个参数叫fps,也就是帧率,也就是1s内页面刷新了多少次。如果帧率低于60fps,人的肉眼可以明显感知到画面卡顿。那么要想人眼感觉不卡,一帧绘制的时间也就必须低于1/60s,也就是16.33ms。

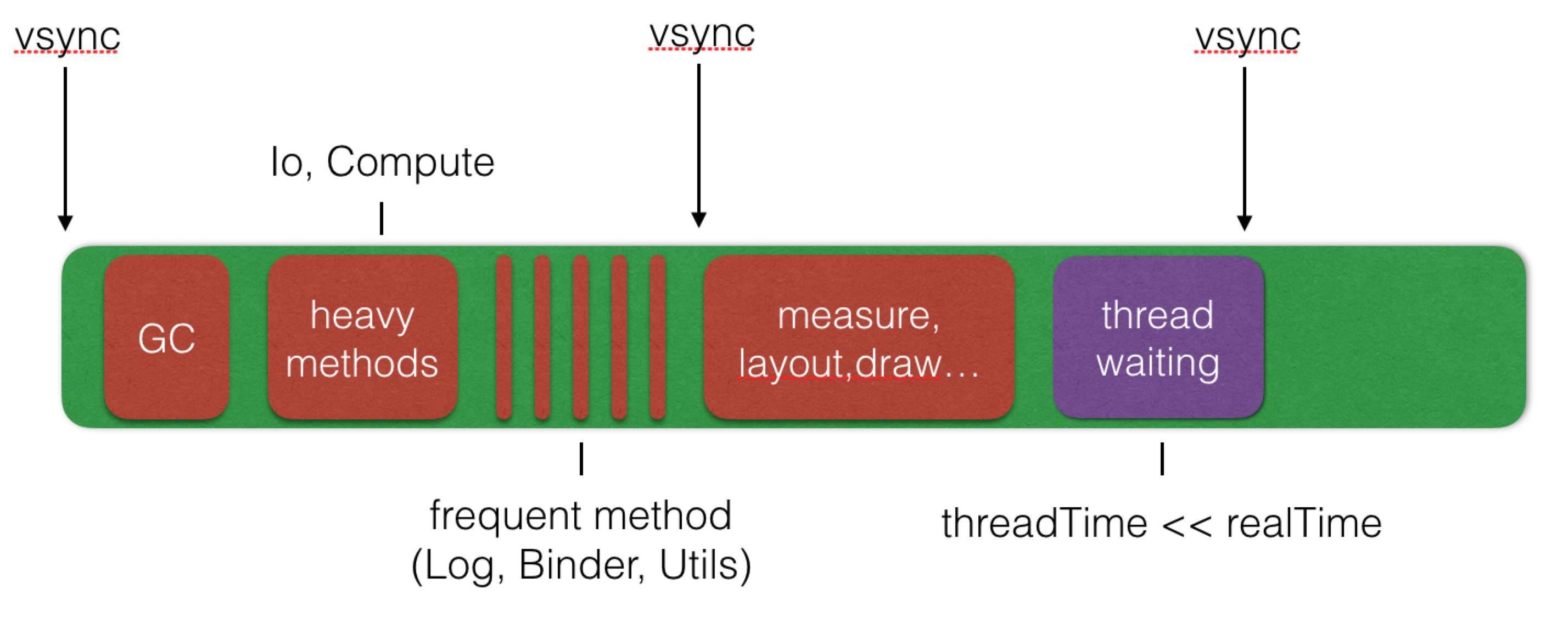

那么Android绘制优化也就是着手与解决哪些场景会导致一帧绘制的时间大于16.33ms。以及有什么工具可以帮助我们快速的发现帧绘制时间异常的地方。一般导致帧绘制时间过长的原因有以下几点:

  • Layout布局过于复杂

    Layout过于复杂,导致绘制时间变长,也就导致了一帧绘制的时间大于16.33ms

  • 执行动画过多,导致GPU和CPU负载严重

    执行了过多的动画,导致GPU和CPU负载严重,没法全部投入到帧的绘制中,导致绘制时间大于16.33ms

  • View的过度绘制

    同一时间某些像素点被绘制了多次,浪费了CPU和GPU资源

  • 频繁的内存GC

    我们都知道GC是需要暂停的,只有暂停了才能知道哪些对象是可回收的对象。而一般的GC暂停时间都在2ms左右有的时候甚至可能6ms,如果一帧内GC过于频繁,势必导致一帧的绘制的时间大于16.33ms

  • 在UI线程中做了耗时操作

    这个应该不用多说,如果UI线程里做了耗时操作,势必阻塞UI线程,从而影响了帧的绘制

二、Android绘制优化的一些工具

  • 开发者选项里的查看绘制时长的工具

    一般手机系统里都会有一个开发者工具,这个开发者工具里有一个查看帧绘制的工具。如下图所示,一帧的绘制时间就是一个柱状,大于红线就说明一帧绘制时间大于16.33ms。

  • 开发者选项里查看过度绘制的工具

    一般手机系统里都会有一个开发者工具,这个开发者工具里有一个查看过度绘制的工具。如下图所示,如果区域显示红色,则代表该区域过度绘制可以进行优化。

  • BlockCanary三方检测库

    Github仓库地址

    BlockCanary 是一款用于 检测 Android 应用卡顿(主线程阻塞) 的开源工具,它能帮助开发者快速定位导致界面卡顿的代码。

    简单来说: 它像一个 “卡顿监控器”,专门盯着 App 的主线程(UI 线程)。 如果主线程被某个任务 卡住太久(比如耗时操作),BlockCanary 就会 记录当时的堆栈、CPU、内存等信息,并生成报告,告诉开发者 哪里出了问题。

三、BlockCanary原理

1. 监控主线程的 Looper 消息队列

Android 的主线程通过 Looper 循环处理消息(Message),每个消息代表一个任务(如 UI 刷新、点击事件等)。

BlockCanary 通过 替换 Looper 的 Printer(默认用于日志输出的接口),在每条消息执行前后插入监控逻辑:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
// 伪代码:替换 Looper 的 Printer
Looper.getMainLooper().setMessageLogging(new Printer() {
    @Override
    public void println(String log) {
        if (log.startsWith(">>>>> Dispatching")) {
            // 记录消息开始时间
            startTime = System.currentTimeMillis();
        } else if (log.startsWith("<<<<< Finished")) {
            // 计算消息处理耗时
            long costTime = System.currentTimeMillis() - startTime;
            if (costTime > 阈值(如 2秒)) {
                // 触发卡顿分析
                analyzeBlock(costTime);
            }
        }
    }
});

2. 卡顿判定与数据采集

当主线程的某个消息处理时间超过设定的阈值(如 2 秒),BlockCanary 会:

  • 抓取当前主线程的堆栈(通过 Thread.getStackTrace()),定位卡顿代码位置。
  • 采集系统状态(CPU、内存、I/O 负载等),分析是否因系统资源不足导致卡顿。
  • 保存卡顿日志(时间、堆栈、设备信息等)。

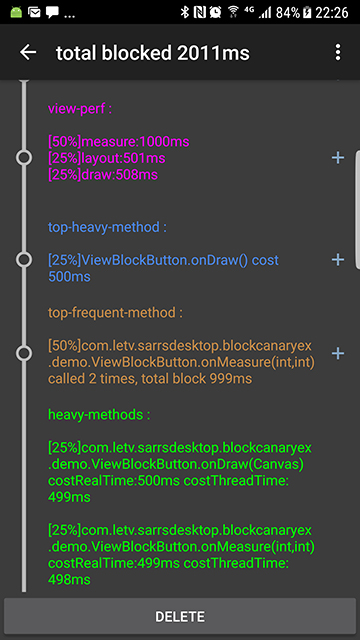

3. 生成可视化报告

将卡顿信息整理成易读的报告(如弹出通知、生成日志文件),开发者可直接查看:

1
2
3
4
5
6
7
BlockCanary 卡顿报告:
- 卡顿时间:2023-10-01 12:00:00
- 耗时:2.5 秒
- 堆栈:
    at com.example.MainActivity.onClick(MainActivity.java:100)
    at android.view.View.performClick(View.java:7000)
- CPU 占用:80%(可能资源紧张)
